Как вставить график в письмо

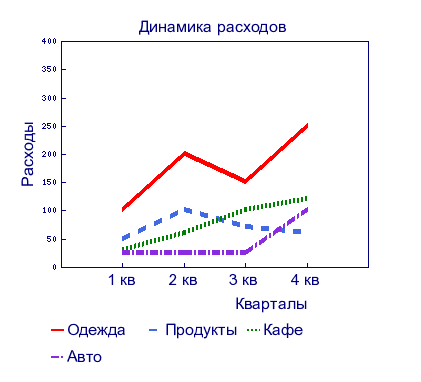

График генерируется на основе данных подписчика и представляет собой одну или несколько ломаных линий на координатной плоскости. Для примера рассмотрим график, который показывает динамику расходов по разным категориям:

Graph

График создаётся в три этапа:

1. Создайте поле для хранения координат​

Все данные для графика должны храниться в одном поле, поэтому первым делом нужно его создать:

  1. В разделе Подписчики → Анкеты откройте любую анкету и нажмите «Добавить поле». Обратите внимание, что в системной и базовой анкетах нельзя создавать поля, а в дополнительной анкете мы рекомендуем хранить поля только для социально-демографических данных.
  2. Введите название поля, выберите тип «Свободный ввод» и нажмите «Добавить».

Когда поле появится в анкете, скопируйте себе код справа от него — он выглядит вот так: [% anketa.custom.data %]. Его нужно будет указать при добавлении графика в письмо.

2. Импортируйте координаты для графика​

Есть два формата записи координат (для наглядности значения каждой линии выделены тем же цветом, что и сама линия на графике):

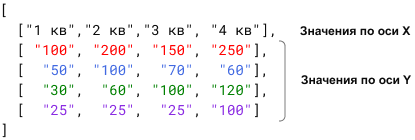

Запись по строкам (формат bygraph)

Bygraph format

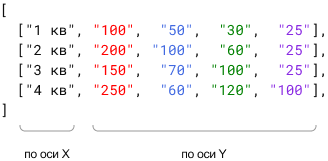

Запись по столбцам (формат bypoint)

Bypoint format

Запомните, какой формат вы выбрали (bygraph или bypoint), — его нужно будет указать при добавлении графика в письмо. У всех получателей графика координаты должны быть записаны в одном формате. На внешний вид графика формат не влияет — дело только в удобстве.

Важно

Так как запись занимает несколько строк, данные в поле анкеты нужно загружать только через API. При импорте через интерфейс значения соберутся в одну строку, и при создании графика возникнет ошибка.

Как импортировать данные через API

Если у конкретного получателя недостаточно данных, график будет отрисован из того, что есть. Если у подписчика данных совсем нет, то письмо ему отправится без графика.

3. Добавьте график в письмо​

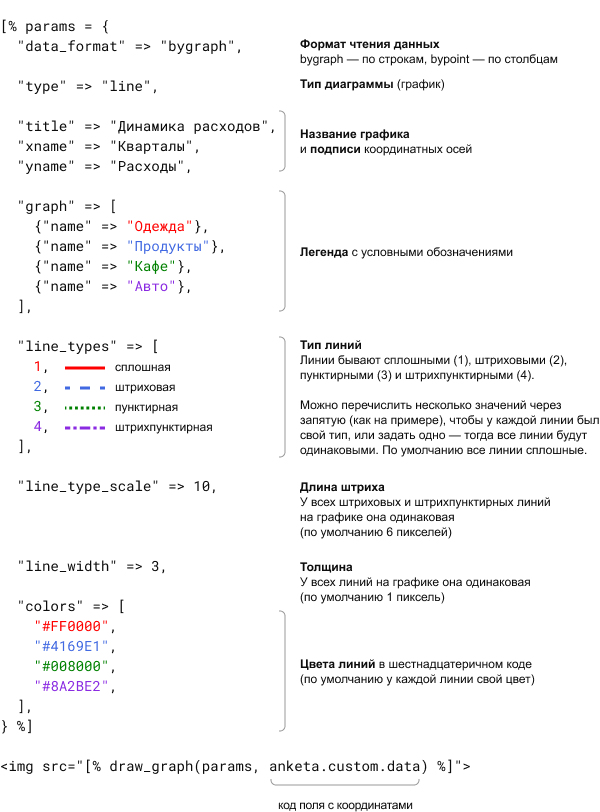

Чтобы вставить график, нужно в HTML-код выпуска вставить фрагмент кода с настройками графика и функцией PROScript. Ниже мы сначала объясним на картинке, за какие настройки отвечают разные строки кода, а ниже дадим код целиком, чтобы его можно было скопировать в письмо.

Для наглядности значения каждой линии выделены тем же цветом, что и сама линия на графике.

HTML code for graph

Код для копирования:

[% params = {
   "data_format" => "bygraph",
   "type" => "line",
   "title" => "Динамика расходов",
   "xname" => "Кварталы",
   "yname" => "Расходы",
   "graph" => [
      {"name" => "Одежда"},
      {"name" => "Продукты"},
      {"name" => "Кафе"},
      {"name" => "Авто"},
   ],
   "line_types" => [
     1,
     2,
     3,
     4,
   ],
   "line_type_scale" => 10,
   "line_width" => 3,
   "colors" => [
      "#FF0000",
      "#4169E1",
      "#008000",
      "#8A2BE2",
   ],
} %]

<img src="[% draw_graph(params, anketa.custom.data) %]">

Перед отправкой выпуска проверьте, как график отображается в письме:

  1. В HTML-редакторе нажмите на иконку любого устройства (под адресной строкой браузера) — откроется режим предпросмотра, который показывает, как будет выглядеть письмо на разных устройствах.
  2. Выберите в столбике слева пункт «Посмотреть письмо с данными конкретного подписчика», введите почту любого подписчика и нажмите «Применить».
