Как вставить гистограмму в письмо

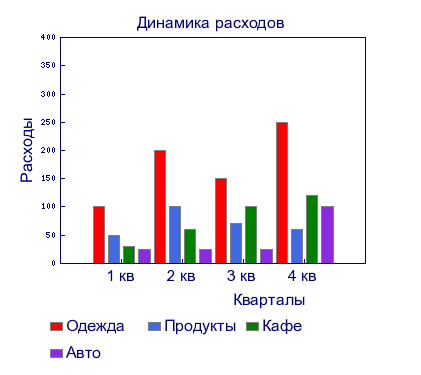

Гистограмма генерируется на основе данных подписчика и представляет собой сравнение данных в виде групп из столбиков. Для примера рассмотрим гистограмму, которая сравнивает статьи расходов в разные периоды времени:

Bar graph

Гистограмма создаётся в три этапа:

1. Создайте поле для хранения координат​

Все данные для гистограммы должны храниться в одном поле, поэтому первым делом нужно его создать:

  1. В разделе Подписчики → Анкеты откройте любую анкету и нажмите «Добавить поле». Обратите внимание, что в системной и базовой анкетах нельзя создавать поля, а в дополнительной анкете мы рекомендуем хранить поля только для социально-демографических данных.
  2. Введите название поля, выберите тип «Свободный ввод» и нажмите «Добавить».

Когда поле появится в анкете, скопируйте себе код справа от него — он выглядит вот так: [% anketa.custom.data %]. Его нужно будет указать при добавлении гистограммы в письмо.

2. Импортируйте значения для гистограммы​

Есть два формата записи координат (для наглядности значения каждого столбика выделены тем же цветом, что и сам столбик на гистограмме):

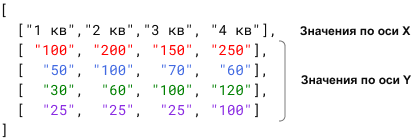

Запись по строкам (формат bygraph)
Bygraph format

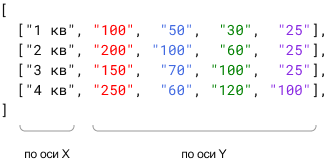

Запись по столбцам (формат bypoint)
Bypoint format

Запомните, какой формат вы выбрали (bygraph или bypoint), — его нужно будет указать при добавлении гистограммы в письмо. У всех получателей гистограммы значения должны быть записаны в одном формате. На внешний вид гистограммы формат не влияет — дело только в удобстве.

Важно

Так как запись занимает несколько строк, данные в поле анкеты нужно загружать только через API. При импорте через интерфейс значения соберутся в одну строку, и при создании гистограммы возникнет ошибка.

Как импортировать данные через API

Следите, чтобы у получателей были все нужные данные: если для какого-то столбика не указано значение, гистограмма подтянет его из следующего столбика, и значения остальных столбиков тоже съедут. Если у подписчика совсем нет данных, письмо ему отправится без гистограммы.

3. Добавьте гистограмму в письмо​

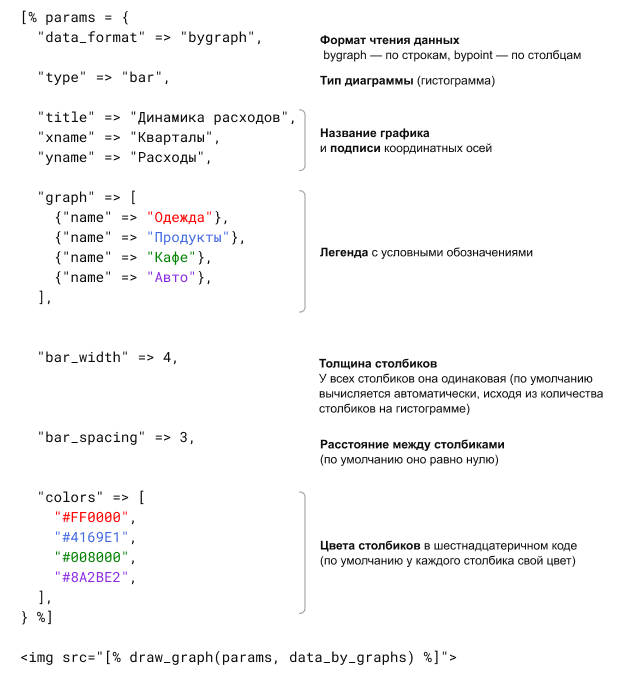

Чтобы вставить гистограмму, нужно в HTML-код выпуска вставить фрагмент кода с настройками гистограммы и функцией PROScript. Ниже мы сначала объясним на картинке, за какие настройки отвечают разные строки кода, а ниже дадим код целиком, чтобы его можно было скопировать в письмо.

Для наглядности значения каждого столбика выделены тем же цветом, что и сам столбик на гистограмме.

HTML code for bar graph
Код для копирования:

[% params = {
"data_format" => "bygraph",
  "type" => "bar",
  "title" => "Динамика расходов",
  "xname" => "Кварталы",
  "yname" => "Расходы",
  "graph" => [
     {"name" => "Одежда"},
     {"name" => "Продукты"},
     {"name" => "Кафе"},
     {"name" => "Авто"},
   ],
  "bar_width" => 4,
  "bar_spacing" => 3,
  "colors" => [
     "#FF0000",
     "#4169E1",
     "#008000",
     "#8A2BE2",
  ],
} %]

<img src="[% draw_graph(params, anketa.custom.data) %]">

Перед отправкой выпуска проверьте, как гистограмма отображается в письме:

  1. В HTML-редакторе нажмите на иконку любого устройства (под адресной строкой браузера) — откроется режим предпросмотра, который показывает, как будет выглядеть письмо на разных устройствах.
  2. Выберите слева пункт «Посмотреть письмо с данными конкретного подписчика», введите почту любого подписчика и нажмите «Применить».
